Fasciaribaltatore MX747

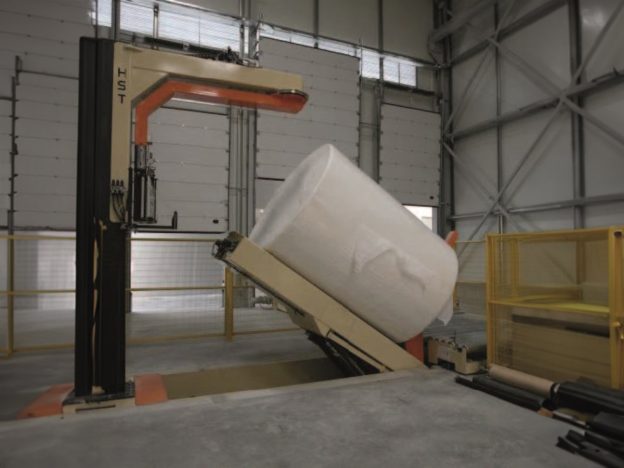

Il fasciatore Mx747 rappresenta un’innovativa soluzione che unisce le operazioni di fasciatura e ribaltamento in un’unica soluzione. Il suo design comprende un telaio monocolonna su cui scorre verticalmente una mensola spinta da un pistone idraulico, portando con sé un braccio rotante con supporto per la pellicola. Lungo la colonna, un’apposita guida consente il movimento dello statore, alloggiante dei componenti motore per il controllo del braccio rotante. Sul lato inferiore dello statore, è possibile montare un gruppo per la presa e il taglio automatico del film durante il processo di fasciatura.
All’estremità del braccio rotante, una testa porta-pellicola è fissata alla struttura tubolare, semplificando le operazioni di manutenzione. Questa testa ospita i supporti per il bobinatore del film, un sistema di controllo della tensione del film tramite freno idraulico e un dispositivo per il monitoraggio della rottura della pellicola.
La parte sottostante della macchina è costituita da un solido basamento in carpenteria metallica, da fissare saldamente al pavimento. Qui è installato il gruppo rulli, che è montato su un meccanismo basculante dotato di doppi cilindri idraulici per sollevare la bobina e un paio di forche di battuta con dispositivi di blocco e ammortizzatori, anch’essi azionati da pistoni idraulici.
Per evitare danneggiamenti alla superficie della bobina durante l’operazione di ribaltamento, tra i rulli è stato inserito un dispositivo con rulli neutri che solleva la bobina dalla superficie dei rulli e la accompagna fino alla posizione finale. Una volta terminato il ciclo, le forche appoggiano la bobina su una piattaforma, da cui può essere prelevata con un carrello elevatore o instradata su un nastro trasportatore. Inoltre, la rulliera può essere predisposta per l’installazione di un sistema di pesatura (opzionale).
