Elevatore per bobine MXL

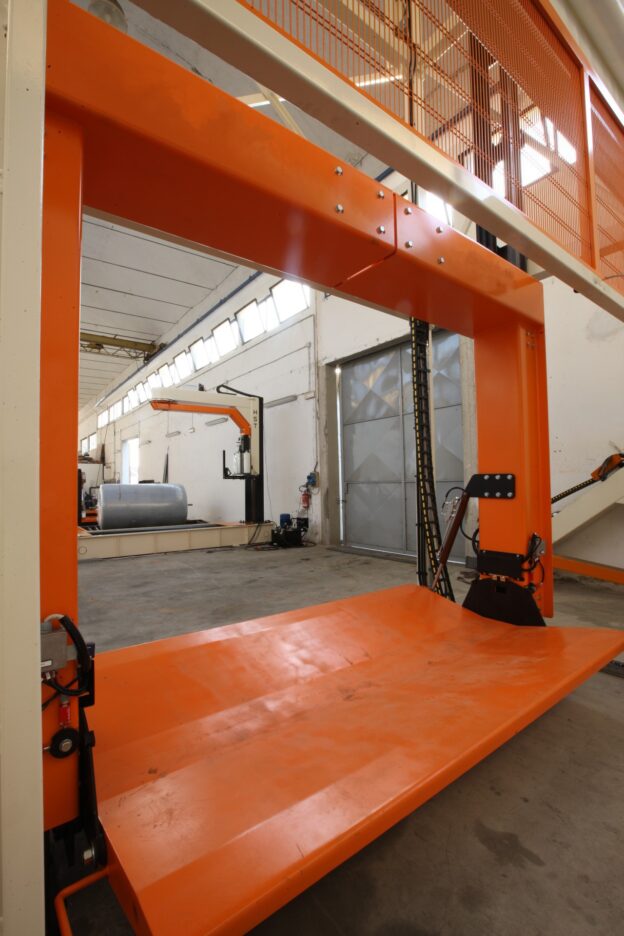

L’elevatore per bobine MxL è caratterizzato da una robusta struttura metallica e da una culla oscillante o nastro trasportatore.
Caratteristiche principali
- Telaio portante principale composto da una coppia di colonne dotate di guide tipo Winkel
- Struttura in tubolare metallico
- Sistema di sollevamento composto da una doppia coppia di cilindri idraulici. I due sistemi, uno per ogni colonna, sono composti ciascuno da una coppia di cilindri; i due cilindri sono uniti ma ruotati di 180° l’uno rispetto all’altro
- Struttura portante della culla o nastro trasportatore per la movimentazione orizzontale o verticale della bobina; la struttura è collegata alle colonne mediante ruote tipo Winkel
- Se modello con culla, rotazione azionata da due pistoni idraulici 80- 30 corsa 400mm. La culla fa un movimento oscillatorio per ricevere la bobina, e poi scaricarla una volta raggiunto il pavimento. Se con nastro trasportatore, azionato da motoriduttore
- N°2 Porte sezionali posizionate sulle uscite dell’elevatore. Le porte sono in PVC e maglia metallica e impediscono l’accesso all’area di lavoro da parte degli operatori
- Impianto idraulico comprensivo di valvole, raccordi, tubazioni e tutto il necessario per il funzionamento della macchina
