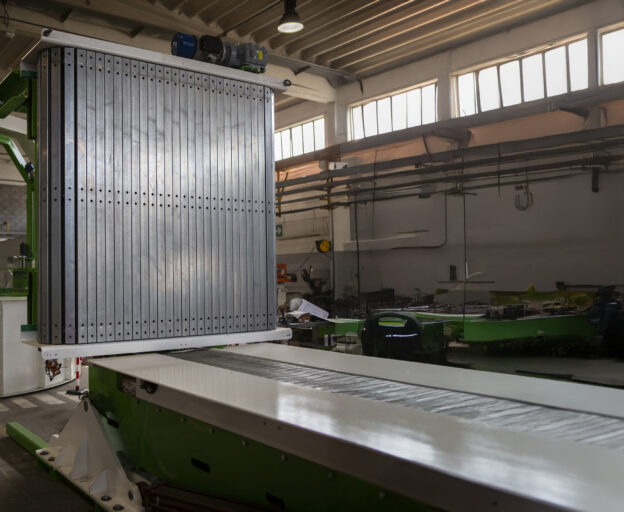

Up-Ender MX702UP
Il ribaltatore Mx702UP riceve la bobina in arrivo dalla posizione orizzontale e la ribalta in posizione verticale su un trasportatore a tapparelle o base fissa. L’Up-ender è composto da una struttura tubolare incernierata su un pesante basamento fissato sotto il livello del pavimento; la struttura a “L” sostiene il nastro trasportatore e la culla che riceve la bobina.
Il ribaltamento della struttura è azionato per mezzo di due pistoni idraulici. La culla che riceve la bobina è un nastro trasportatore composto da due serie di rulli neutri montati a “V” che permettono lo scorrimento delle bobine durante le operazioni di ribaltamento. Il trasportatore a tapparelle sul lato di uscita è composto da serrande tubolari collegate da catene. Le catene sono movimentate da un motoriduttore elettrico. La struttura che sostiene il trasportatore a tapparelle è montata su rotaie ed è azionata da una coppia di cilindri oleodinamici. Quando è stata posizionata sul trasportatore, la struttura è in grado di scorrere di 200 mm dalla culla per consentire il trasferimento della bobina senza interferire con essa.
